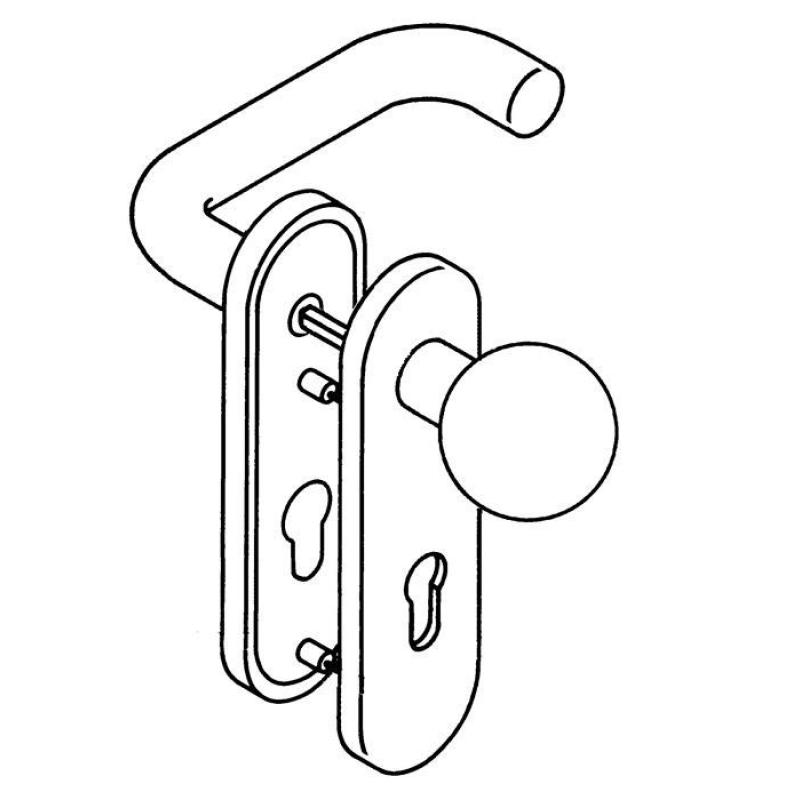

HEWI FS-Garnitur 111R13.113 Kunststoff 90 D/K TS 38-48 mm PZ rund DIN L/R

in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Entfernung 72 mm, Lochung PZ, für Türstärke 38-48 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273 · Drückerlänge 138 mm · Wechselgarnitur

Weitere technische Eigenschaften
· Ergänzung: D/K · Lagerung: fest-drehbar-gelagert · Vierkant: 9mm

Technische Daten

Ausführung	Wechselgarnitur
Oberfläche	90 tiefschwarz
Material	Kunststoff
für Türstärke	38-48 mm
Zulassung	DIN EN 179
Anschlagrichtung	DIN links / rechts
Lochung	PZ
Breite	46 mm
Länge	168 mm
Gebrauchskategorie	4
Stift	Vollstift
Befestigungstechnik	R-Technik
Abdeckung	abgerundet
Schildstärke	11 mm

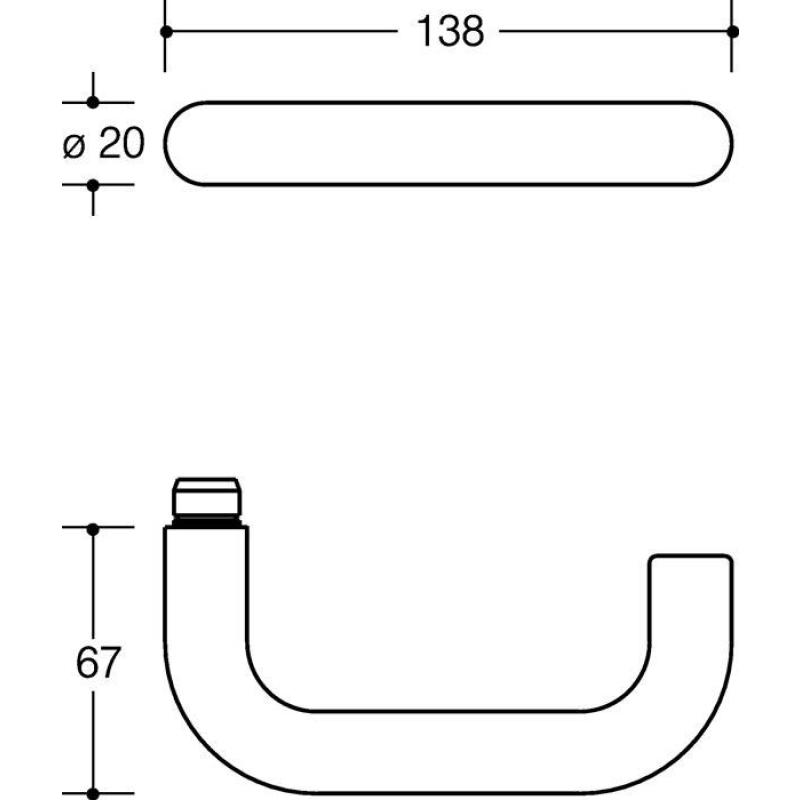

Drückerlänge	138 mm
Typ	Kurzschild
Drückerbefestigung	Wechselstift
Drückertiefe	65,5 mm
Form	Kugel-Knopf
Farb-Nr.	90
Norm	DIN 18273
Modell	111R13.113
Entfernung	72 mm
Marke	HEWI
