Produktbeschreibung

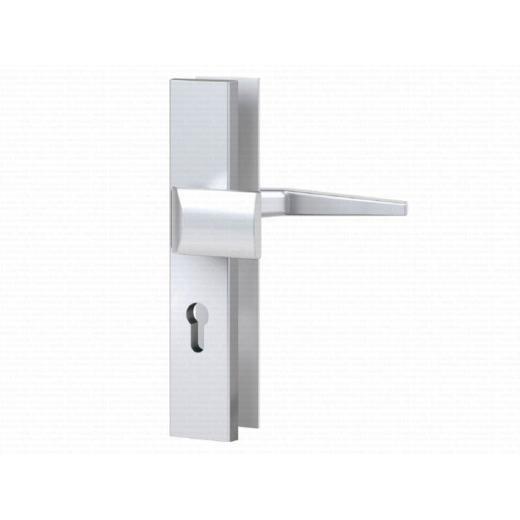

VMS - ES0 Vollmaterial-Schutzbeschlag, Langschildgarnitur
Bemessung des Schutzbeschlags:
- Schritt 1 - messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss)
- Schritt 2 - messen Sie den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A
- Schritt 3 - Messen Sie nun die Stärke des Türblattes
Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!
technische Daten:
| Maß A | Lochabstand | nach Auswahl |
| Maß B | Schildstärke (außen) | nach Auswahl |
| Schlossnuss | nach Auswahl | |
| Türstärke | 38 - 42 mm |
Achtung: Schlossnuss 8,5 mm ist österreichische Norm!
Bitte klicken Sie auf die nebenstehende technische Zeichnung um sich die technischen Abmessungen zu veranschaulichen!
Artikelbeschreibung:
- Vollmaterial-Schutzbeschlag
- Schutzklasse nach DIN 18257:2003-03 (ES0 / SK1 / gering einbruchhemmend)
- Langschild eckig
- Knopf: eckig gekröpft (DIN rechts / links verwendbar)
- Drücker: Standard
- Türstärke: 38 - 42 mm
- Innen sichtbare Verschraubung
Auswahlmöglichkeiten:
- farbliche Ausführung: F1 / F2
- Lochanstand (A): 72 / 88 / 92 mm
- Schildstärke (B): 12 / 15 mm
DIN links: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder links, spricht man von DIN links.
DIN rechts: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder rechts, spricht man von DIN rechts.
Diesen Artikel haben wir am 11.08.2016 in unseren Katalog aufgenommen.
