Produktbeschreibung
VMS - ES0 Vollmaterial-Schutzbeschlag, Langschildgarnitur
Bemessung des Schutzbeschlags:
- Schritt 1 - messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss)
- Schritt 2 - messen Sie den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A
- Schritt 3 - Messen Sie nun die Stärke des Türblattes
Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!
technische Daten:
| Maß A | Lochabstand | nach Auswahl |
| Maß B | Schildstärke (außen) | nach Auswahl |
| Schlossnuss | nach Auswahl | |
| Türstärke | 38 - 42 mm |
Achtung: Schlossnuss 8,5 mm ist österreichische Norm!

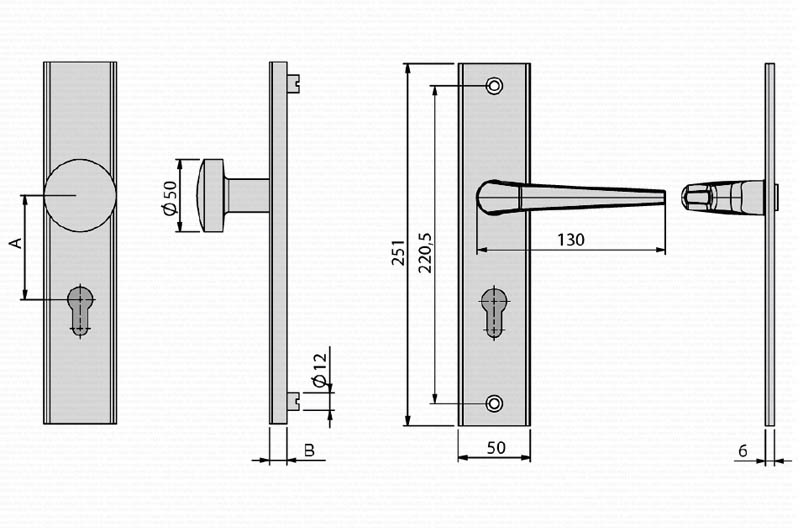

Bitte klicken Sie auf die nebenstehende technische Zeichnung um sich die technischen Abmessungen zu veranschaulichen!
Artikelbeschreibung:
- Vollmaterial-Schutzbeschlag
- Schutzklasse nach DIN 18257:2003-03 (ES0 / SK1 / gering einbruchhemmend)
- Langschild eckig
- Knopf: gerade (fest) (DIN rechts / links verwendbar)
- Drücker: Standard
- Türstärke: 38 - 42 mm
- Innen sichtbare Verschraubung
Auswahlmöglichkeiten:
- farbliche Ausführung: F1 / F2
- Lochanstand (A): 72 / 88 mm
- Schildstärke (B): 12 / 15 mm
DIN links: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder links, spricht man von DIN links.
DIN rechts: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder rechts, spricht man von DIN rechts.
